Bagaimana Klon PCB Dapat Membantu Anda Menyelamatkan Papan Dengan File Desain yang Hilang?

Abstrak

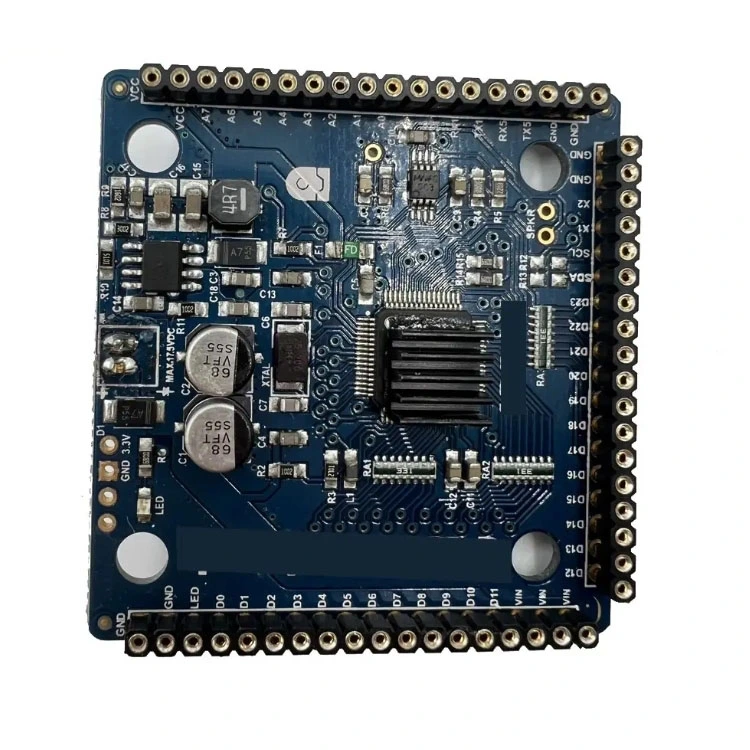

Ketika produk elektronik penting masih berfungsi tetapi data CAD asli hilang, satu papan yang rusak dapat mengakibatkan waktu henti berminggu-minggu, siklus desain ulang yang mahal, atau perebutan pengganti yang tidak dapat diandalkan. Klon PCBadalah pendekatan rekayasa balik terstruktur yang menciptakan kembali data siap produksi dari papan sirkuit yang ada sehingga Anda dapat mereproduksinya, memperbaikinya dalam skala besar, atau mempertahankan lini produk lama tetap hidup saat Anda merencanakan peningkatan jangka panjang. Artikel ini menjelaskan kapan kloning masuk akal, informasi apa yang dapat Anda pulihkan secara realistis, cara meminimalkan risiko, dan apa saja a alur kerja kloning yang bertanggung jawab mulai dari inspeksi pertama hingga validasi akhir.

Daftar isi

• Sekilas Garis Besar
• Masalah Apa yang Dipecahkan oleh Kloning PCB
• Apa Arti Sebenarnya Klon PCB dalam Praktek
• Kapan Kloning Adalah Pilihan Paling Cerdas dan Kapan Bukan
• Alur Kerja Klon PCB Praktis Dari Awal hingga Selesai
• Bagaimana Melindungi Kualitas dan Keandalan
• Apa yang Mendorong Biaya dan Waktu Proses
• Yang Harus Anda Persiapkan Sebelum Meminta Penawaran
• Cara Memilih Mitra Kloning yang Bertanggung Jawab
• Pertanyaan Umum
• Langkah Selanjutnya

Sekilas Garis Besar

1. Perjelas tujuan Anda: penggantian, perbaikan stok, perpanjangan siklus hidup, atau desain ulang jembatan.
2. Konfirmasikan kepemilikan dan izin.
3. Ambil data papan: dimensi, lapisan, petunjuk tumpukan, dan pemetaan komponen.
4. Buat ulang file manufaktur dan tujuan kelistrikan: Gerber, bor, netlist, BOM.
5. Buat prototipe, validasi, dan kunci revisi terkontrol.
6. Tetapkan kontrol berkelanjutan: inspeksi masuk, pengujian fungsional, dan ketertelusuran.

Masalah Apa yang Dipecahkan oleh Kloning PCB

Kebanyakan tim tidak memutuskan untuk mengkloning papan karena kedengarannya menyenangkan. Mereka melakukannya karena alternatifnya lebih buruk. Berikut adalah situasi yang paling umum dimanaKlon PCBmenghilangkan rasa sakit operasional yang nyata:

• Tidak ada file sumberkarena perancang aslinya pergi, datanya hilang, atau produk diperoleh bertahun-tahun kemudian.
• Komponen akhir masa pakaimemaksa Anda untuk segera mendesain ulang atau mencari saham pasar abu-abu yang berisiko.
• Perbaikan lapanganmembutuhkan papan pengganti yang stabil, bukan alternatif acak yang “kompatibel” dengan tumpukan atau bobot tembaga yang tidak diketahui.
• Tekanan kepatuhanmemerlukan manufaktur dan dokumentasi yang konsisten agar dapat lolos audit atau gerbang kualitas internal.
• Waktunya untuk pulihlebih penting daripada “desain modern yang sempurna”, terutama untuk kontrol industri dan instrumentasi lama.

Apa Arti Sebenarnya Klon PCB dalam Praktek

Orang-orang menggunakan istilah “kloning” dengan santai, namun dalam istilah teknik biasanya mencakup tiga lapisan pekerjaan:

• Replikasi fisikmembuat ulang garis besar papan, lubang pemasangan, konektor, jumlah lapisan, dan perilaku penumpukan sedekat mungkin.
• Rekonstruksi listrikmenangkap konektivitas tembaga sehingga papan yang direproduksi sesuai dengan maksud netlist asli.
• Pemulihan komponenmengidentifikasi bagian, jejak, nilai, alternatif, dan catatan perakitan sehingga papan dapat dibangun secara konsisten.

Hasil yang dihasilkan sering kali mencakup keluaran siap produksi seperti data Gerber atau ODB++, file bor, data pengambilan dan penempatan jika memungkinkan, tagihan bahan baku, dan netlist terverifikasi. Jika tujuan Anda adalah pemeliharaan jangka panjang, banyak tim juga meminta skema yang direkonstruksi sehingga pemecahan masalah di masa depan tidak bergantung pada dugaan.

Kapan Kloning Adalah Pilihan Paling Cerdas dan Kapan Bukan

Kloning adalah sebuah alat, bukan standar. Gunakan jika sesuai dengan profil risiko dan timeline Anda.

Alur Kerja Klon PCB Praktis Dari Awal hingga Selesai

Kloning yang andal adalah hasil dari langkah-langkah yang disiplin, bukan pemindaian tunggal. Di bawah ini adalah alur kerja yang biasa digunakan tim teknik untuk mengurangi kejutan.

• Langkah 1: Definisi asupan dan tujuan
  • Konfirmasikan apa yang dimaksud dengan “sukses”: penggantian yang tepat, fungsi yang sesuai dengan bentuk, atau fungsi yang setara dengan alternatif.
  • Kumpulkan konteks: lingkungan pengoperasian, mode kegagalan, volume yang diharapkan, dan garis waktu.
• Langkah 2: Inspeksi non-destruktif
  • Ukur garis besar, lokasi lubang, penguncian konektor, dan batasan mekanis.
  • Identifikasi indikator lapisan dan fitur manufaktur seperti jejak impedansi, tipe via, dan penuangan tembaga.
• Langkah 3: Pengambilan data untuk tembaga dan lapisan
  • Pencitraan resolusi tinggi untuk lapisan atas dan bawah untuk memetakan jejak dan penanda referensi.
  • Lapisan terkontrol terungkap bila diperlukan untuk papan multilapis, dilakukan dengan hati-hati untuk menjaga kesetiaan.
• Langkah 4: Identifikasi komponen dan rekonstruksi BOM
  • Periksa silang tanda, paket, dan nilai; konfirmasi polaritas dan orientasi pin-1.
  • Tentukan alternatif yang disetujui untuk mencegah kekurangan di masa depan.
• Langkah 5: Ciptakan kembali hasil produksi
  • Hasilkan file tata letak dan data manufaktur, termasuk definisi masker bor dan solder.
  • Ekstrak konektivitas dan jalankan pemeriksaan konsistensi netlist terhadap tembaga yang dipulihkan.
• Langkah 6: Pembuatan prototipe dan validasi
  • Bangun prototipe di bawah parameter proses yang terkontrol.
  • Lakukan pengujian kelistrikan seperti kontinuitas, pemeriksaan impedansi bila relevan, dan verifikasi fungsional pada sistem nyata.
• Langkah 7: Kunci revisi dan dokumentasi
  • Bekukan revisi yang dapat diaudit dengan log perubahan dan catatan pengujian.
  • Ciptakan hasil yang ramah layanan jika Anda berencana mempertahankan produk selama bertahun-tahun.

Bagaimana Melindungi Kualitas dan Keandalan

Ketakutan terbesar yang dimiliki pelanggan adalah sederhana: “Akankah papan kloning berperilaku persis seperti aslinya, dan apakah akan terus berperilaku seperti itu setelah diterapkan?” Anda dapat mengurangi risiko tersebut dengan memperlakukan kloning seperti proyek rekayasa terkendali.

• Disiplin bertumpukmereplikasi jumlah lapisan, ketebalan tembaga, perilaku dielektrik, dan struktur impedansi terkontrol jika ada.
• Akurasi konektorketidakcocokan mekanis adalah cara cepat untuk gagal, meskipun sirkuitnya benar.
• Keaslian komponenmembangun sumber yang dapat dilacak dan menghindari saluran pasokan yang tidak diketahui untuk IC penting.
• Strategi pengujiantentukan rencana pengujian selain “menyalakannya”, termasuk kondisi beban, perilaku termal, dan kasus tepi.
• Kontrol prosestentukan profil penyolderan, standar inspeksi, dan kriteria penerimaan sejak awal.

Apa yang Mendorong Biaya dan Waktu Proses

Harga bervariasi karena kompleksitasnya bervariasi. Daripada menebak-nebak, fokuslah pada hal-hal yang penting:

• Jumlah dan kepadatan lapisanlebih banyak lapisan dan komponen nada halus meningkatkan upaya rekonstruksi.
• Kondisi papanpapan yang terbakar, terkorosi, atau dimodifikasi secara fisik mengurangi detail yang dapat dipulihkan.
• Ketersediaan suku cadangkomponen yang dihentikan atau sulit diidentifikasi menambah sumber dan waktu validasi.
• Tingkat dokumentasi dimintarekonstruksi skema penuh membutuhkan waktu lebih lama daripada klon bentuk-sesuai-fungsi.
• Harapan validasipengujian fungsional di sistem Anda yang sebenarnya adalah perbedaan antara "terlihat serupa" dan "berfungsi dengan andal".

Yang Harus Anda Persiapkan Sebelum Meminta Penawaran

Anda akan mendapatkan rencana yang lebih cepat dan akurat jika Anda menyiapkan sejumlah kecil informasi. Gunakan daftar periksa ini.

• Setidaknya2 sampel kerjabila memungkinkan, ditambah 1 sampel gagal jika Anda ingin analisis kegagalan.
• Foto papan yang dipasang di produk untuk memastikan kendala mekanis dan orientasi konektor.
• Jumlah target Anda dan apakah Anda memerlukan pasokan berkelanjutan atau batch satu kali.
• Kondisi pengoperasian apa pun yang diketahui: kisaran suhu, getaran, kelembapan, siklus kerja, profil beban.
• Petunjuk apa pun yang masih Anda miliki: sebagian Gerber, PDF, ekspor BOM lama, catatan silkscreen, atau prosedur pengujian.
• Klarifikasi tentang firmware dan bagian yang diprogram: apakah Anda memiliki biner, kunci, atau metode pemrograman?

Cara Memilih Mitra Kloning yang Bertanggung Jawab

Anda tidak hanya membeli papan. Anda membeli keyakinan bahwa reproduksinya terkendali, terdokumentasi, dan dapat diulang. Inilah yang harus diperhatikan dalam hubungan pemasok:

• Batasan yang jelas mengenai legalitas dan perizinanpenyedia yang serius akan bertanya tentang kepemilikan dan penggunaan resmi.
• Komunikasi teknikAnda harus bisa mendiskusikan metode tumpukan, alternatif, dan pengujian dalam bahasa yang sederhana.
• Pola pikir verifikasimencari pemeriksaan netlist, validasi prototipe, dan pengadaan yang dapat dilacak.
• Kontrol revisidesain yang dikloning harus memiliki versi yang ditentukan sehingga batch berikutnya tetap konsisten.

PadaShenzhen Ucapan Electronics Co, Ltd., tim biasanya menganggap kloning sebagai proyek kesinambungan rekayasa: memperjelas target, memulihkan data manufaktur penting, memvalidasi prototipe dalam kondisi nyata, lalu mengunci revisi stabil untuk produksi berulang. Jika Anda memerlukan solusi jembatan saat merencanakan desain ulang, klon yang terkontrol dapat memberi Anda waktu tanpa mengorbankan keandalan.

Pertanyaan Umum

Bisakah kloning PCB identik dengan papan aslinya

Bentuknya bisa setara dengan fungsi dan sering kali sangat mirip, tetapi “identik” bergantung pada apa yang Anda maksud. Dimensi mekanis dan konektivitas bisa biasanya cocok dengan sangat baik. Perilaku material yang tepat, komponen kepemilikan, dan detail firmware mungkin memerlukan pekerjaan tambahan atau mungkin tidak mungkin dilakukan membuat ulang tanpa data asli.

Apakah saya memerlukan banyak sampel

Beberapa sampel mengurangi risiko karena teknisi dapat membandingkan penandaan, memastikan jejak yang ambigu, dan menghindari penyalinan papan yang telah dimodifikasi atau diperbaiki. Jika Anda hanya memiliki satu sampel, perkirakan lebih banyak langkah validasi dan jangka waktu yang lebih konservatif.

Bagaimana jika beberapa komponen sudah tidak tersedia lagi

Rencana klon praktis sering kali mencakup komponen pengganti. Kuncinya adalah memvalidasi alternatif yang sesuai dengan kebutuhan kelistrikan dan sesuai dengan tapak, lalu konfirmasikan perilaku melalui pengujian di bawah beban dan lingkungan Anda yang sebenarnya.

Akankah kloning menyelesaikan firmware dan pemrograman

Mengkloning PCB tidak secara otomatis membuat ulang firmware yang terkunci. Jika papan berisi mikrokontroler terprogram, elemen pengaman, atau memori terenkripsi, Anda mungkin memerlukan biner asli, metode pemrograman legal, atau strategi suku cadang pengganti resmi.

Bagaimana cara mengurangi kemungkinan kegagalan lapangan

Mintalah rencana validasi dan perlakukan prototipe sebagai hal yang wajib untuk sistem yang sangat penting. Tetapkan kriteria penerimaan, sertakan tes fungsional yang meniru yang sebenarnya kondisi pengoperasian, dan mengunci revisi dengan standar pengadaan dan inspeksi yang dapat ditelusuri.

Langkah Selanjutnya

Jika Anda berurusan dengan file yang hilang, sumber daya yang habis masa pakainya, atau waktu henti yang mendesak, solusi yang dikelola dengan baikKlon PCBproyek dapat memberi Anda stabilitas, jalur yang diverifikasi pengujian kembali ke produksi. Bagikan foto papan Anda, jumlah target, dan konteks sistem, dan minta rencana pemulihan praktis yang mencakupnya kontrol validasi dan revisi.
